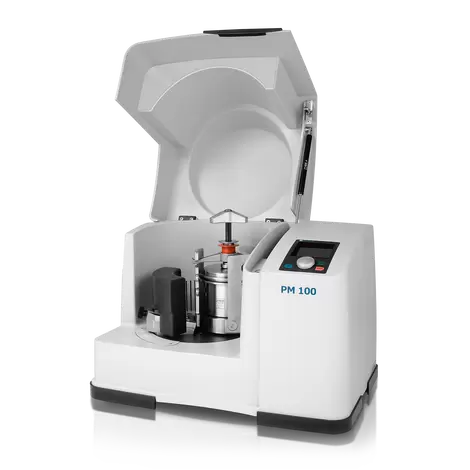

德国Retsch 行星式球磨仪 PM100
行星球磨机PM 100是一个强大的台式机模型，有一个单一的磨床站和一个易于使用的平衡重量，补偿质量高达8公斤。它允许每批研磨多达220毫升的样品材料。
行星球磨机的离心力极高，产生了很高的粉碎能量，因此磨削时间短。
行星球磨机PM 100是一个强大的台式机模型，有一个单一的磨床站和一个易于使用的平衡重量，补偿质量高达8公斤。它允许每批研磨多达220毫升的样品材料。
行星球磨机的离心力极高，产生了很高的粉碎能量，因此磨削时间短。
| 应用 | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding |
| 应用领域 | 农业, 化学, 医药, 地质/冶金, 工程/电子, 建筑材料, 环境/循环, 玻璃/陶瓷, 生物 |
| 样品特征 | 软性, 硬性, 脆性, 纤维质—干或湿 |
| 粉碎原理： | 撞击力，摩擦力 |
| 最大进样尺寸 | < 10 mm |
| 最终出料粒度 * | 用于胶体研磨，出样小于０.１微米 |
| 批次加料量* | 最大 1 x 220 毫升 使用堆叠管时：最大 2 x 20 毫升 |
| 研磨平台数 (可接纳研磨罐数) | 1 |
| 转速比设定 | 1 : -2 |
| 太阳轮转速 | 100 - 650 min-1 |
| 有效太阳轮直径 | 141 mm |
| 重力 | 33.3 g |
| 研磨罐种类 | comfort, optional areation covers, safety closure devices |
| 研磨套件材料： | 硬质刚, 不锈钢, 碳化钨, 玛瑙, 烧结刚玉, 氮化硅, 氧化锆 |
| 研磨罐尺寸 | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |
| 粉碎时间设定 | 数字式，00:00:01至99:59:59 |
| 间歇驱动 | 可以，反向转动 |
| 转动时间 | 数字设定 00:00:01 至 99:59:59 |
| 暂停时间 | 数字设定 00:00:01 至 99:59:59 |
| 可存储运行模式 | 10 |
| 串行接口 | RS 232 / RS 485 |
| 驱动 | 带变频器的三相交流电动机 |
| 驱动功率 | 750瓦 |
| 电源数据： | 不同电压 |
| 电源接头： | 单相 |
| 防护类型 | IP 30 |
| 接受功率 | ~ 1250W (VA) |
| 机体尺寸（宽x高x纵深） | 640 x 480 (780) x 420 mm |
| 净重 | ~ 86 kg |
| 标准 | CE |
| 专利/实用专利 | 配重（DE 20307741），FFCS（DE 20310654），安全滑块（DE 202008008473）。 |
行星球磨机PM 100是一个强大的台式机模型，有一个单一的磨床站和一个易于使用的平衡重量，补偿质量高达8公斤。它允许每批研磨多达220毫升的样品材料。 |
|
快速&强大的
无损耗尺寸缩小到亚微米范围。
湿磨可产生纳米范围(<100 nm)的颗粒尺寸
转速从100转到650转，
速比1：-2
重力加速度达33.3 x的磨削
批量处理。1x220毫升样品
2x20毫升样本每批堆叠瓶
重现性、安全性和易操作性 由于速度控制可重复的结果 设定&选项 可以干磨和湿磨 |  |
| 安全为主：平衡重量和罐子夹紧 | |
配重
行星磨煤机有一个单一的磨床需要一个平衡的平衡重量。在行星球磨机PM 100中，可以在倾斜导轨上调整这种平衡重量，以补偿不同大小磨削罐的重心的不同高度，从而避免机器的不希望的振荡。 | 安全滑块
莱驰行星球磨机的操作特别安全。他们有一个稳健的安全滑块，确保磨机只能在研磨罐已安全地固定与夹紧装置后才能启动。自动锁确保罐子正确、安全地入座.这个经过验证的固体机械系统不像电子解决方案那样容易发生故障，用户可以在任何时候完全访问样品。例如，当电子系统发生故障时，就不可能解锁这些罐子。 |
| 湿法和纳米级磨削 | |
| 湿磨是用来获得小于5m的颗粒尺寸，因为小颗粒往往会在其表面带电并结块，这使得在干燥模式下的进一步研磨变得困难。通过添加液体或分散剂，颗粒可以保持分离。 要想通过湿磨产生100 nm或以下的超细颗粒(纳米级磨削)，需要摩擦而不是冲击。这是通过使用大量的小磨球实现的，这些磨球表面大，摩擦点多。理想的灌装水平应由60%的小磨球组成。 |
|

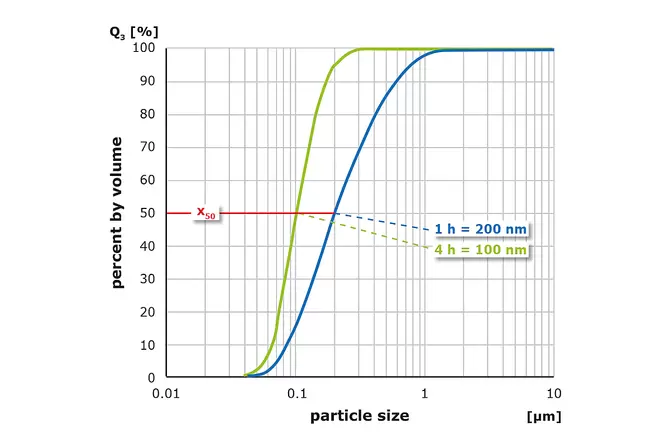

图中显示了在PM 100中以650 rpm磨削氧化铝(Al2O3)的结果。用1mm磨球在水中减缩1h后，粒径分布平均值为200 nm，4h后为100 nm。
用1mm磨球(左)1小时(蓝)和4小时(绿)在水中研磨氧化铝 | 在另一次试验中，先用1mm磨球粉碎1小时，然后再用0.1mm磨球粉碎3小时。在这种情况下，平均尺寸为76 nm。
用1毫米磨球(1小时)研磨氧化铝，然后用0.1mm球(3小时)在水中研磨 |
| 结果表明，行星球磨机能在纳米范围内产生颗粒尺寸。选择合适的球体尺寸、液体类型和液固比(粘度水平)对此过程起着至关重要的作用。 | |
| “舒适”研磨罐取得优异效果 | |
| 研磨罐及其球装量的选择也决定了试样的制备性能和结果。磨削罐的舒适范围是专门为长期试验、湿磨、高机械负荷和速度以及机械合金化等极端工作条件而设计的。 | |
可用罐子尺寸：12毫升/25毫升/50毫升/80毫升/125毫升/250毫升/500毫升
|
|
特殊用途的罐子和盖子 对于胶体或湿磨，建议使用带有特殊封闭装置的研磨罐。
|
|
| 推荐罐装料 | |
| 为了获得很好的研磨效果，应根据待加工的试样量来调整罐子的尺寸。磨球的理想尺寸是样品块的3倍。按照这一经验法则，每个球的大小和罐子体积的磨球数量在下表中列出。例如，要粉碎200毫升由7毫米颗粒组成的样品、500毫升的罐子和至少20毫米或更大的磨球。根据表，需要25个磨球。 |
| Grinding jar nominal volume | 样品数量 | 最大进样尺寸 | Recommended ball charge (pieces) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 15 mm | Ø 20 mm | Ø 30 mm | Ø 40 mm | |||
| 12 ml | 直至 5 ml | <1 mm | 50 | 15 | 5 | - | - | - | - |
| 25 ml | 直至 10 ml | <1 mm | 100 | 25 | 8 | - | - | - | - |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 45 | 10 | 7 | 3 | - | - |
| 80 ml | 10 – 35 ml | <4 mm | 250 | 70 | 25 | 10 | 5 | - | - |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 | 30 | 18 | 7 | - | - |
| 250 ml | 25 – 120 ml | <6 mm | 1200 | 220 | 50 | 45 | 15 | 6 | - |
| 500 ml | 75 – 220 ml | <10 mm | 2000 | 440 | 100 | 70 | 25 | 8 | 4 |
该表显示了不同大小的磨球的推荐费用(成片)与研磨罐体积、样品量和进料尺寸的关系。
| 作用原理 | |
磨缸设置在行星球磨机的太阳轮上。在1：-2的比例下，太阳砂轮的运动方向与研磨缸的方向相反。罐子中的磨球受到叠加的旋转运动，即所谓的科里奥利力。球和缸的速度不同，产生摩擦力和冲击力之间的相互作用，释放出很高的动态能量。这些力之间的相互作用产生了行星球磨机的高度和非常有效的尺寸缩减程度，无论是在球对球还是球到壁的相互作用中。 |
|
| 典型样品材料 | |||
由于在低温研磨过程中样品会自动脆化，CryoMill适用于粉碎废弃物、土壤、化学产品、组织、头发、木材、污水污泥、骨头、塑料、油籽、纸张、植物、药丸、纺织品、动物饲料、羊毛等。 |
韧性含纤维的
40g样品 | 硬脆的：磁铁矿
315克样品 | 中硬性：土壤 45毫升样品 | 含纤维的：干草
200毫升样品 |
中硬性/含纤维的: 下水道污泥
20克样品 | 中硬性: 石灰石
170毫升样品 | 硬脆的:青金石

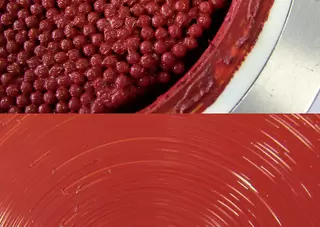

4件样品 | 软性湿磨：胡萝卜素
50克样品+70克油 |
